GPRS无线抄表系统概述

        GPRS是目前解决移动通信信息服务的一种较完美的业务，它是以数据流量覆盖范围广泛、数据传输速度更快。GPRS的推出，为行业和企业用户开展无线办公提供了基础设施平台，为推动移动办公的应用和发展创造了有利条件。与有线网络相比，GPRS网络具有租用费用低、移动办公，不受地域制约等优点。GPRS的出现为企业和行业用户开展无线办公提供了一种新的选择。

GPRS通信方式更适合于热网，在供热的过程中有大量的数据需要工作人员及时的采集、记录，如果这些数据都要人工采集、记录的话势必给工作人员巨大的工作量，而且效率不高，于是我公司根据热力行业的实际工作情况设计了一套完整的热网监测管理通信解决方案，可以实现各站点瞬时流量、频率、压力、温度、流体密度、累计流量、仪表内部时间的监测，并且通过增加现场仪表可以采集更多的数据。采集的参数可以通过报表输出或者以趋势曲线的方式显示、打印，以便供热部门及时发现供热的异常情况，管理和服务好用户。

GPRS无线抄表有以下优势

        1、安装简单方便：GPRS用户可随意分布和移动自己的网络点，无须担心线路的维护或有线在移机时导致的通讯中断，建设新的营业点无需进行拉线，埋线等工作。

        2、设备投资比有线模式和电台模式价格低。

        3、通信资费便宜：GPRS 资费包月比有线电话网络资费便宜；在GPRS网中，用户只需与网络建立一次连接，就可长时间的保持这种连接，并只在传输数据时才占用信道并被计费，保持时不占用信道不计费，也不必支付传输间隙时的费用。

        4、稳定可靠，永不掉线。

        5、GPRS网络接入速度快，提供了与现有数据网的无缝连接。

        6、系统扩展性：系统应具备强大的扩展功能，可随时增加用户，现场工作站将来可扩充的数目>1000个，并且保持采集点数据同时发送，监控管理中心同时接收所有采集点发送的数据。

软件功能简介：

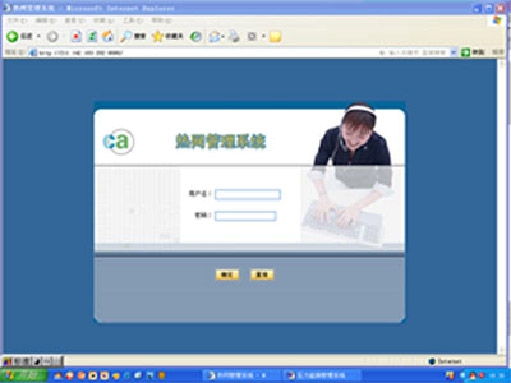

        1、GPRS无线抄表系统软件采用B/S结构，通过Internet互连网和GPRS网落接收现场数据，进行用户的数据分析、显示、查询、统计、报表打印等功能，给用户提供一个直观、简单的操作平台。软件登录界面如下：

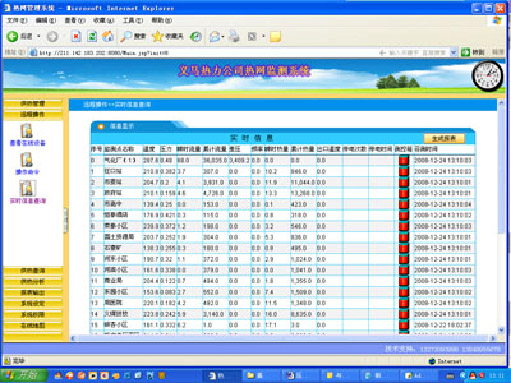

        2、可定时做数据采集，将用户数据采集到数据服务器，实时数据如下图：



        3、能显示整个用户系统的供热管线图及地理分布图

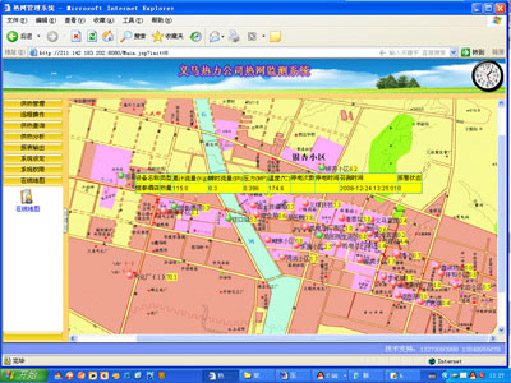

        各个户地理位置分布图如下


        4、集中显示各用户重要参数（如瞬时流量、温度、密度、累计流量、停电时间、停电次数）。应有重点用单位的界面和报表功能，可随时增加或删除，操作应方便快捷。

        5、能自动生成各用户的瞬时流量、温度、压力、累计流量、频率或差压的并行历史曲线，并可查询任意用户、任意参数、任意时段的历史数据，历史数据和曲线应便于转存和打印。

        6、能生成各热用户的用汽量日报表，月报表，且可生成分时等特殊报表的功能。任意组合用户测量趋势、测量参数累计、故障时段等趋势记录通过打印机打印输出。

        7、实时显示并记录就地流量测量系统的各种报警信息，如流量/压力/温度的超限。

        8、根据不同部门和不同人员，可设置不同的操作权限，防止不同级别的操作人员越权操作。

        9、上位机系统软件及数据库软件应采用正式授权版本，保证其稳定可靠。该数据库应具备查询功能强、完整，能兼容不同通讯协议的功能。

        10、使用菜单驱动显示，保证用户指定一般技术人员就能掌握整个系统的操作，而不需要掌握机器语言和特殊编程语言，在系统中增加或改变一个点不需要再编译系统。

        11、具有数据的存储功能，要求可以将所有的实时参数保留3年以上（数据每5分钟记录一次），所存储的数据能够以标准的方式获取存储的数据。

        组网方式：

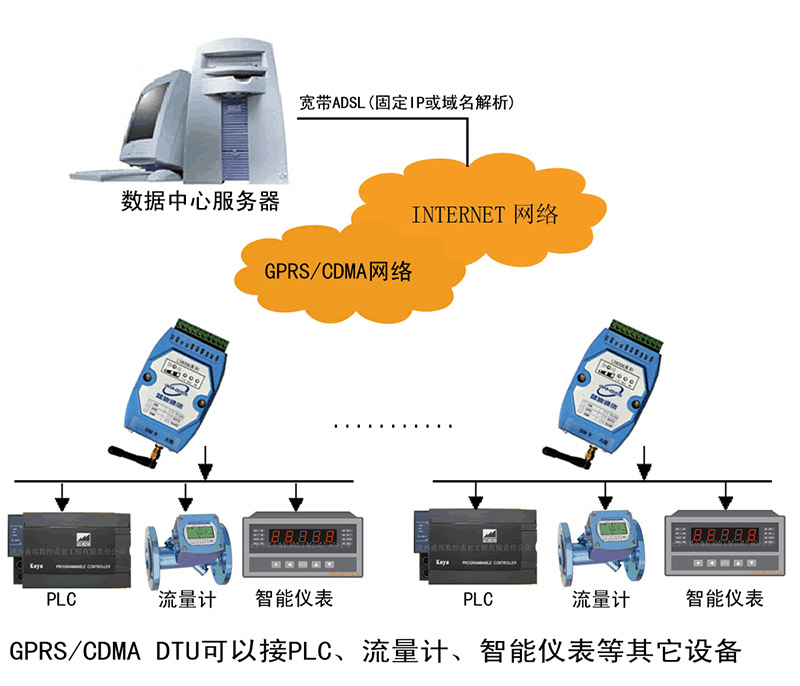

        无线抄表系统是由中心服务器、无线抄表管理软件、现场计量仪表（如涡街、电磁等）、GPRS DTU数传模块及其它附件构成。中心服务器接入有多种方式，推荐“中心服务器固定IP地址，监控点直接向中心发起连接的方式。”

        无线抄表系统数据传输大体流程是：智能积算仪采集现场一次仪表（如涡街、压变、铂电阻等）的原始信号，生成流量、温度、压力、密度、频率等数据，积算仪现场显示、并储存有关数据，GPRS DTU数传模块通过RS485(232)接口读取积算仪的相关数据，再通过INTERNET网络将此数据传送到服务器数据库，一般采用5-10分钟传输一次数据，最后由无线抄表管理软件根据需要生成各种报表、曲线等。
