气体涡轮流量计
气体涡轮流量计
一.  概述
        LWQ系列智能气体涡轮流量计是我公司推出的一种改进型产品,采用具有专利技术的整流及机芯结构。它能自动、准确地检测被测介质的温度、压力和流量值,并能进行温度、压力、压缩因子自动补偿。并直接显示标准状态下(Pb=101.325kPa,Tb=293.15K)的介质体积流量,是一款既能就地显示各种参数又有多种信号远传输出的、可广泛应用于石油、化工、冶金、制药以及城市燃气输配管网各种气体计量和流量控制场合的理想仪表。
        典型应用:天然气、煤制气、压缩空气等中低流速气体。
二.产品主要特点
        ◆ 采用超低功耗,无磁阻新型频率传感器,采集信号稳定可靠。
        ◆ 内置式压力、温度、流量传感器,安全性能高,结构紧凑,外形美观。
        ◆ 始动流量低、压力损失小、抗震与抗脉动性能好,不易腐蚀、可靠性好、使用寿命长。
        ◆ 采用进口新信微处理器与高性能集成芯片,运算精度高,整机功能强大、功耗超低,性能优越。
        ◆ 特有的压力、温度传感器故障自诊断功能,并能通过设置清晰简明地显示于LCD屏上。
        ◆ 按流量信号,可将仪表系数分八段自动修正。
        ◆ 采用专利机芯结构,利用具有自润滑性质的专用陶瓷轴承,有效解决了流体对机芯产生的轴向推力,提高了寿命,增加了综合性能,并可免除注油系统。
        ◆ 超低功耗,一节3.6V锂电池可连续使用3年以上,并具有电池欠压报警输出功能,更适合与IC卡管理系统的配套使用;
        ◆ 特有时间显示及实时数据存储之功能,在断电情况下能保证内部参数不会丢失,可永久性保存。
        ◆ 仪表具有防爆及防护功能。
        ◆ -35~+80℃全视角大液晶显示,表头(方型)可任意0℃~300℃旋转,安装使用简单方便。并具有密码保护功能,可防止参数修改。
        ◆ 信号输出可为三线制脉冲信号、两线制或三线制4-20mA电流信号和RS485通讯输出。
             本系列产品执行国家JJG1037-2008《速度式流量计检定规程》。
三、主要技术参数
        1、流量计规格、基本参数和性能指标

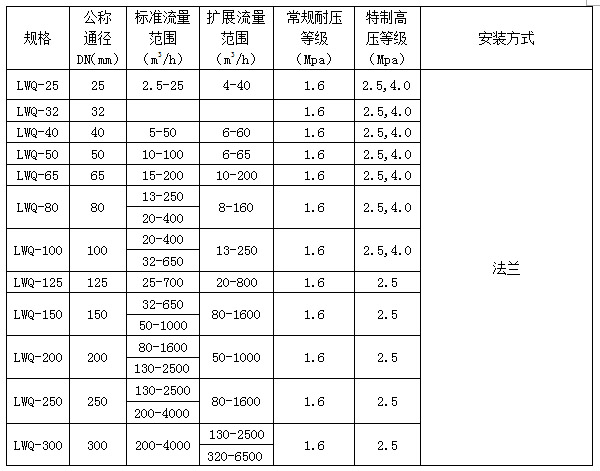

                不锈钢壳体

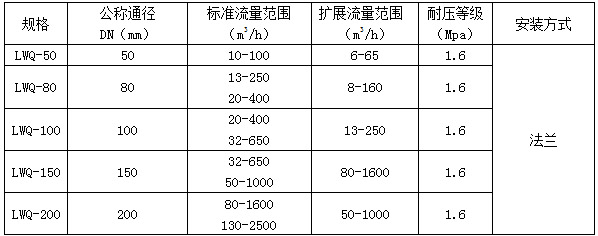

                铝合金壳体

2、 标准状态条件
        P=101.325Kpa
        T=293.15K (20℃)

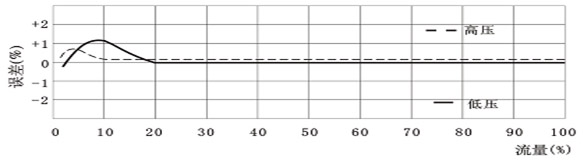

3、流量计典型误差曲线 见下图
4、 使用条件
        ◆ 环境温度:  -30℃~+60℃;
        ◆ 介质温度:  -20℃~+80℃;
        ◆ 大气压力:  70KPa~106KPa;
        ◆ 相对湿度:  5%~95%;
5、 电气性能指标
        工作电源:外电源+24VDC,适用于脉冲输出、4-20mA输出、RS485通讯输出;
                         内电源3.6V锂电池(ER26500);
        整机功耗:外电源<1W;
                         内电源<0.3W,锂电池可连续使用三年以上;
        输出信号:工况脉冲信号、与标准体积流量成正比的频率信号、4-20mA信号、 定量脉冲信号(与IC卡配套使用)、上下限报警信号、RS485数据通信;
6、 防护等级:IP65;
7、 防爆等级:隔爆型设计;

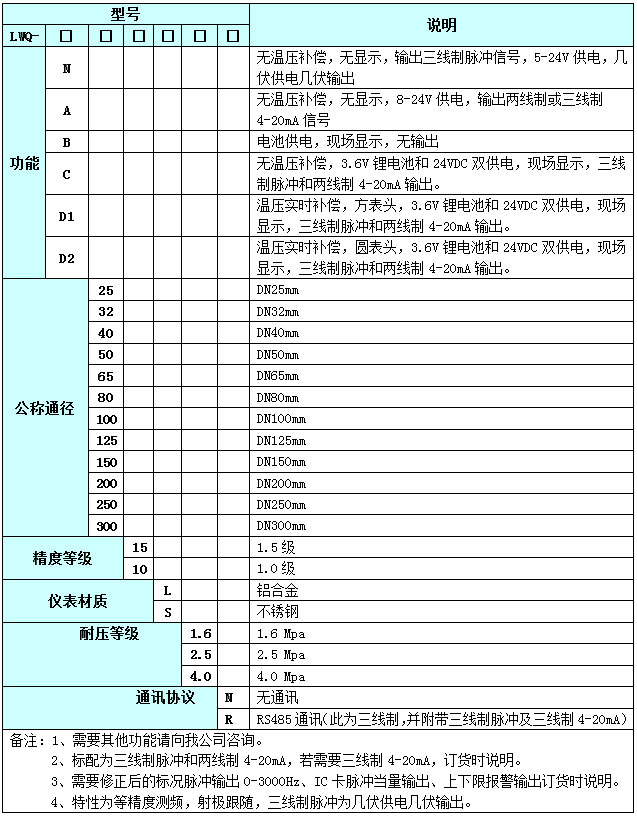

三、仪表选型

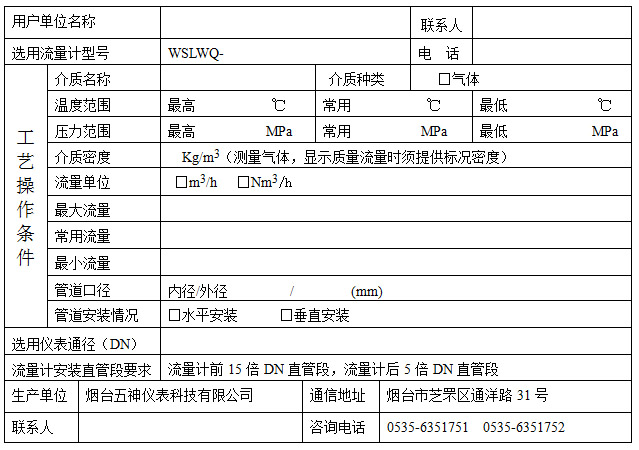

五神气体涡轮流量计选型规格书
