一、概述

        LC型椭圆齿轮流量计系直读累积式液体流量计，LCB型椭圆齿轮流量计，是在LC型流量计的基础上增加了发讯机构，可与本公司产品 “微机流量控制仪”配套，广泛用于管道中液体流量（总量）或瞬时流量的测量和自动控制。由于它具有量程范围大、精度高、性能稳定、能测高温、高粘度液体、安装简易、操作方便等诸多优点，适用于石油开采、炼油、化工、商业、储油库等工业部门的流体计量。

二、工作原理

        液体流量的计量是测量室内完成的（见图1）。在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。

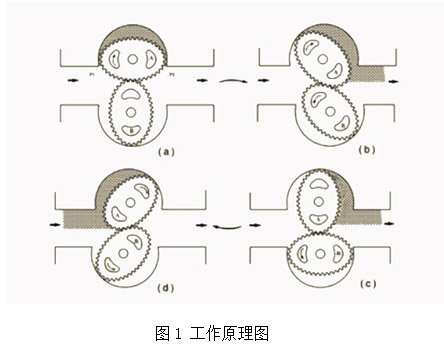

        如图1（a）所示，一对椭圆齿轮A、B把进口与出口分开，在齿轮A与计量室内壁形成一个新月形空间的液体——称为“一份”（图上以阴影表示）。齿轮A有一转动矩，而齿轮B上总力矩等于零。齿轮A带动齿轮B转动。图1（b）是两轮的中间位置，当移动到位置如图1（c）所示时，齿轮A失去了转动力矩，而齿轮B获得了转动力矩，齿轮B带动齿轮A转动，如图1（d）所示。



三、主要技术数据

        精度等级：0.2级、0.5级

        公称压力：1.6MPa

        连接方式：法兰

        液体粘度：0.6-250mpa.s

        介质温度：-30——160℃

        输出信号：脉冲、4-20mA

四、流量范围：见下表

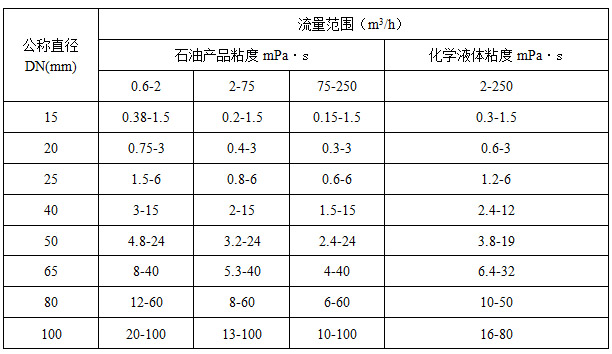

         0.5级时流量范围

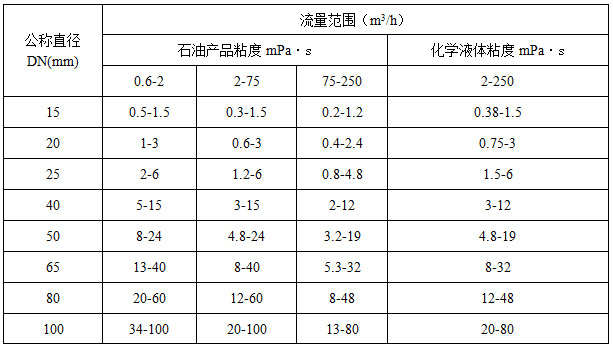

         0.2级时流量范围



         注：选用在腐蚀性介质时最大流量要减少1/3。

 五、回零流量计简介

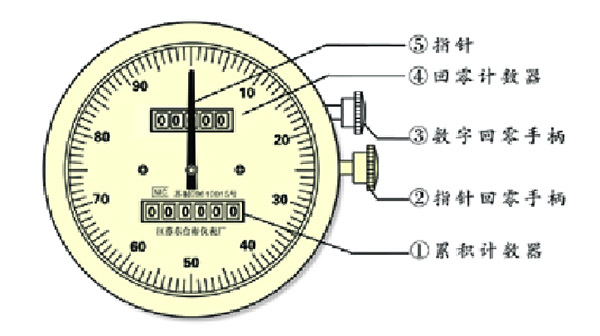

 回零流量计是在LC型流量计上添加了一套可回零的计数器，使用时顺时针旋转③可把回零计数器回的零位，揿下②逆时针旋转可把指针回到零位，使用回零计数器不影响累积计数器计量。

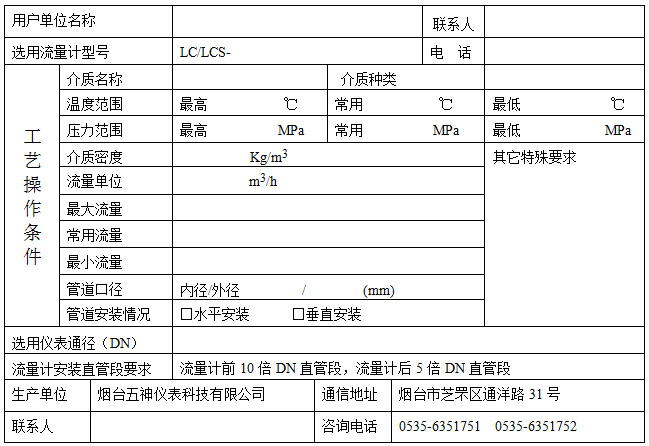

 六、椭圆齿轮流量计选型规格书

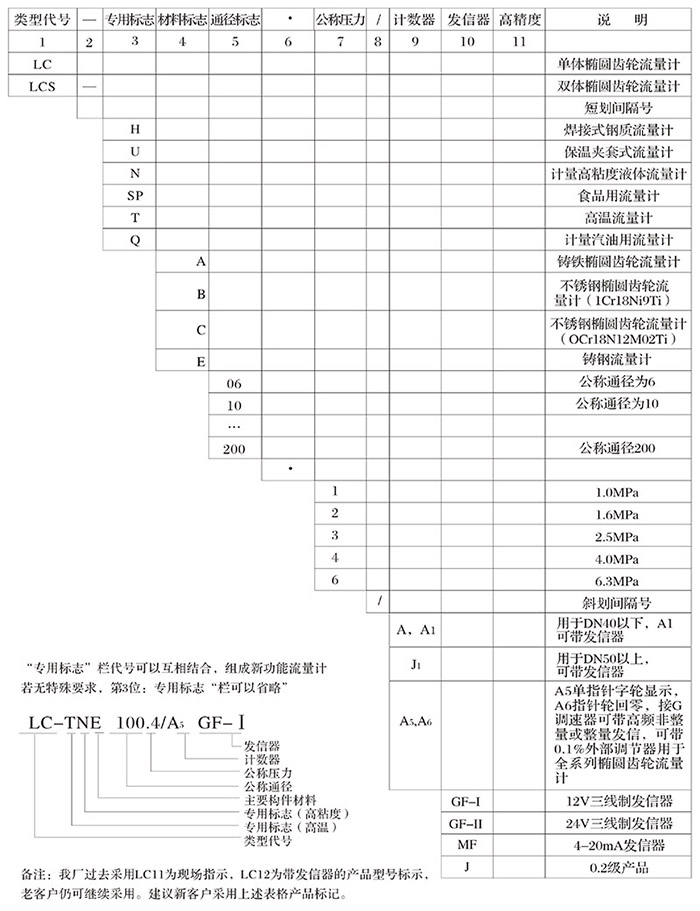

 七、椭圆齿轮流量计型号及功能选择
