WS-2100A壁挂式积算仪

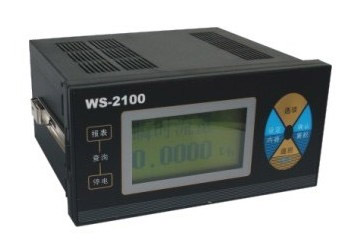

WS-2100A壁挂式积算仪
一、WS-2100积算仪简介
        WS-2100系列积算仪采用12864图形点阵液晶显示器显示,通过全中文菜单式设定,可测量介质的质量流量、热流量、热差量、标准体积流量等。我公司特别研制积算仪专用后备电源,解决了停电后仪表无法正常工作的问题,该后备电源能够自动充电、放电,保证整套仪表在停电后仍可工作100小时以上。
二、WS-2100积算仪技术参数
        1、流量输入信号:
             差压、电磁4~20mA、0~10 mA
             涡街、涡轮频率(V低≤1V、V高≥5V、0-5000Hz)
        2、压力输入信号:4~20mA、0~10 mA
        3、温度输入信号:
             Pt-100铂电阻或温变4~20mA、0~10 mA
        4、输出信号:与瞬时流量成线性的4~20mA
        5、精度等级:0.5级
        6、通讯功能:RS485或RS232通信接口,防雷电保护
        7、具有多种流量计运算模式,可程序设定组合
        8、具有密度自动温压补偿功能,可程序设定组合
        9、显示内容:累积流量、瞬时流量、累积热量、瞬时热量、差压(频率)、密度、压力、温度、热焓、工况流量、标况流量、当前时间及来停电记录等
        10、报表查询功能:可查询最近1 年的日累积量报表和月累积量报表,还能查询最近20次的来停电记录、累积停电时间、累积停电次数
        11、自动修复功能:除软件看门狗外,硬件系统配置有看门狗,上掉电复位系统,一旦程序出错,或意外死机,可保证仪表强行恢复运行
        12、断电保护功能:机内的运算结果和用户设定的数据在断电时不会丢失,保存时间在十年以上
        13、过热蒸汽向饱和蒸汽转换的自动判断功能:当选择的过热蒸汽在运行中转为饱和蒸汽时,本仪表会自动判断,并将按饱和蒸汽的密度进行补偿,若再转回过热蒸汽也会同样自动判断
        14、工作电源:功耗:小于5W,一路AC220V或一路AC220V+一路DC12V(后备电源型)
        15、输出电源:1组12V/1W,一组24V/2W,不共地
        16、工作环境:温度:5~50℃,湿度:5~95%RH
        17、安装方式:横式
        18、开孔尺寸:152±0.5×76±0.5 (宽*高,mm)
        19、外形尺寸:
                160×80×150 (宽*高*深,mm) 重约1.0kg
        20、壁挂式仪表箱尺寸:
                300×360×220(宽*高*深,mm) 重约2.0kg
三、WS-2100积算仪接线图

四、WS-2100积算仪显示功能

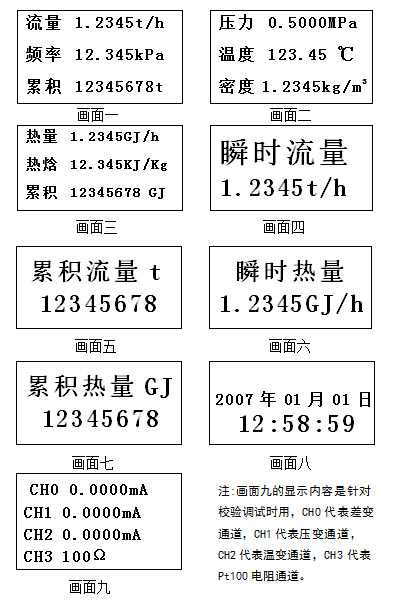

        按面板上“瞬时”键和“累计”键分别可显示瞬时流量和累积流量,按“选项”键可翻页显示所需内容。显示屏右上角有闪烁方块表示仪表处于运行状态。各项显示画面可以通过面板键盘随时召唤显示,也可以通过编程自动循环或定格显示,测量蒸汽时显示画面分别如下:

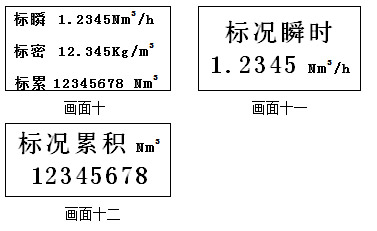

          测量压缩空气工况流量的单位可以是m3/h或kg/h,有关热量的画面自动消失,同时增加以下标况画面
