概述：

        后备电源系统为单个流量系统在因各种原停电时，提供了一个补救的保证，它可以保证单个流量系统工作72小时以上。在正常工作时，后备电源处于充电或待机状态；停电时，后备电源系统自动无扰切入供电；市电来电后，后备电源又自动进入充电状态，流量计由市电供电，充电结束后，又自动进入待机状态。

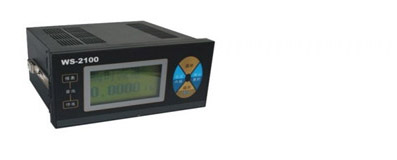

        后备电源系统是由壁挂式仪表箱、蓄电池及冲放电单元等组成，与WS-2100积算仪成套后构成壁挂式后备电源积算仪，功耗小于10W，壁挂式仪表箱宽*高*深300×360×220mm，重约5.0kg。

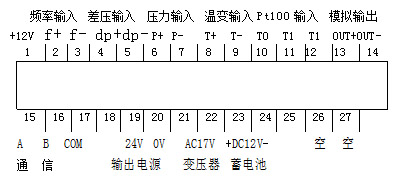

接线图
