定量控制电磁
功能介绍
定量控制流量计是由流量计（如电磁、涡轮、涡街、椭圆齿轮、双转子、罗茨、孔板、质量流量等各种流量计）和WS-3000定量控制仪及控制电路组成的，能够实现液体定量打料、定量输出。
WS-3000型智能定量控制仪是一款通用型控制仪，适用于各种液体介质的流量显示、积算、控制功能，能输入多种流量传感器信号，有以下主要特点：
1、流量输入通道：可接收频率信号和多种模拟电流信号；
2、温度输入通道：可接收多种模拟电流信号；
3、可提供变送器+24V DC，+12V DC供电电源，带短路保护功能，简化系统，节省投资；
4、开关量输出：继电器输出—带回差，AC220V/3A；DC24V/6A（阻性负载）；
5、通讯输出：RS－232C，RS－485，波特率可调1200，2400，4800，9600Kbps；
6、显示内容：累积流量，瞬时，温度，密度，流量（差压电流、频率）值，时钟，报警状况；
7、控制方式：可继电器上限、下限控制（或报警）输出，带回差（用户可自由设定）
8、报警方式：流量上限，流量下限，温度上限，温度下限；
9、打印控制：配接热敏汉字打印机，可实现即时或定时打印，每日多达8次定时打印时间；
10、供电电压：AC220V、 AC80-265V开关电源、DC24V开关电源，功 耗≤10W；
11、容错功能：温度/密度补偿测量信号异常时，用对应的手动设定值进行补偿运算；
12、输出流量的电流信号，更新周期1秒，满足自动控制需要；
13、仪表时钟和定时自动抄表功能、打印功能，为计量管理提供方便；
14、丰富的自检和自诊断功能使仪表更易于使用和维护；
15、三级密码设定可防止未经授权的人员改变已设定的数据；
16、不设任何电位器、编码开关等可调器件，提高仪表的耐震性、稳定性和可靠性；
17、可自由设定每次的打料量，体积达到设定数值时输出开关信号；
18、对小功率的电机无需再配启动设备；

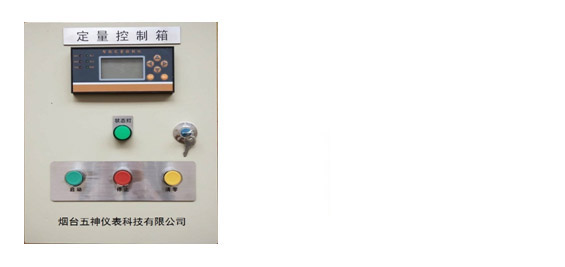

19、壁挂箱尺寸：300*400*200mm（宽*高*厚），外接按纽，操作简便；
20、中显示画面，美观大方。
接线
1、模拟流量信号输入； 8、温度电流信号输入；
2、流量再发送电流输出； 9、空；
3、溢料/憋泵接点1； 10、+24V；
4、溢料/憋泵接点1； 11、公共地（GND）；
5、Pt100，A； 12、+12V；
6、Pt100，B； 13、脉冲流量信号输入；
7、Pt100，B； 14、公共地（GND）；
15、发料启动按钮； 22、大阀接点1；
16、发料停止按钮； 23、大阀接点2；
17、清零/复位按钮； 24、小阀接点1；
18、按钮公共接点； 25、小阀接点2；
19、接大地； 26、泵常闭接点
20、220V； 27、泵常开触点
21、220V； 28、泵公共触点
流量计选配：
1、定量加水、药液等导电介质一般选用电磁流量计；
2、定量加不导电、非腐蚀性介质可以选用涡轮流量计；
3、定量加汽油、柴油等油品一般选用椭圆齿轮；
4、定量打料要求配比准确、精度高，选用质量流量计。
